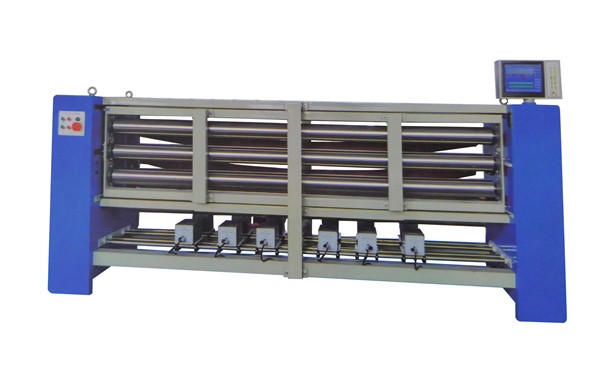

GZW-7系列全自動紅外光電整緯機是種對織物緯紗變形進行自動檢測和矯正的全自動控制設備。該機適用于印染行業及具有織物整理工序的紡織行業。
智能型GZW-7系列全自動紅外光電整緯機是在GZW-B系列及GZW-c系列光電整結機的基礎上,采用新技術、新器件研發的新代智能型全 自動光電整緯機。

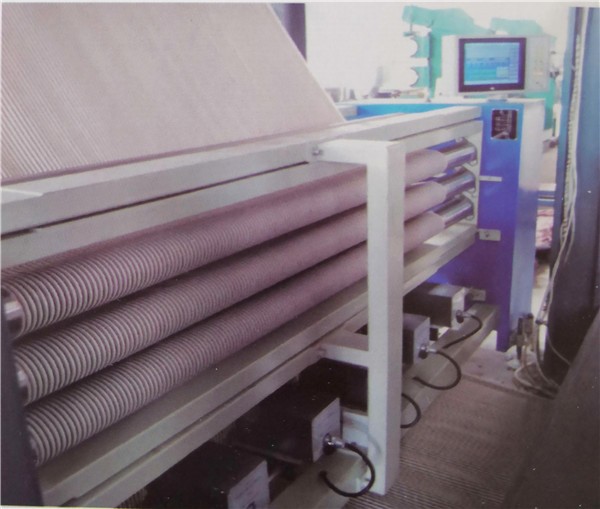

本機控制系統采用最新計算機技術進行綜合數據智能化分析并處理,可實現高速、精確的檢測與控制;傳感器根據織物的不同,在可見光與紅外光、透射與反射四種組合中自動優選最佳檢測方式,配合光源亮度自動調節功能,因此消除了織物品種、顏色、濕度、密度等因素對檢測精度的影響:矯正控制采用隨動式,脈寬控制方式,使整緯速度快、精度高。執行機構配備了最新設計的主動彎輥、入布主動分絲輥、張力檢測調節輥,實現了低張力運轉,配置擴幅輥以預防織物褶皺:彎輥選用耐高溫、耐磨橡膠,導布輥、分絲輥、擴幅輥、張力輥及機構關鍵部件采用不銹鋼制造,從而提高了耐腐蝕性;大畫面液晶顯示屏配置了人機交互觸摸鍵盤,操作簡便、一目了然; 因此,該光電整緯機具有適應織物范圍廣、速度快、精度高、靈敏可靠、操作簡便、穩定性好等優點。

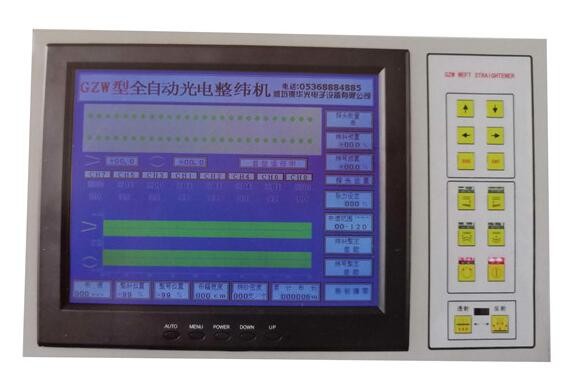

直觀顯示當前緯紗變形情況 張力設定:
顯示探測頭的工作狀態 緯彎預置
記錄緯紗變化的波形 緯斜預置
顯示主機車速 檢測探頭數量
斜輥擺架相對機構位置 緯彎整定狀態
彎輥相對機構位置 緯斜整定狀態
當前織物緯紗密度 光源參數顯示
顯示開機后織物的累計布長 車速范圍設定
布長清零 其它功能:有“自動”、“手動”兩種
光源轉換 工作狀態,開機延時,低速阻塞作用。
安裝位置 定型機進布口、 涂層機進布口、預縮機。印花機、光機等后 整理線中。
適應范圍 主動型: 適用于彈性、針織物及嬰求張力小的特種織物。
被動型:適用于一般棉麻化纖等織物。
適應車速 5-120米/分鐘
檢測密度 5-250根紗/英寸
檢測精度 ≤ 0.25°
矯緯范圍 弓緯最大值±18°
斜緯最大值±18
彎輥傳動 主動型彎輥主動傳輸
被動型彎輥被動傳輸
檢測頭數目 4 -8對
檢測角度 最大36° (特殊情況可加大到45°)
電 源 三相380VAC 50HZ
門 幅 1600mm 一3600mm(特殊規格可定制)
工作方式 連續
環境條件 溫度40 +85 C
相對濕度<80%
